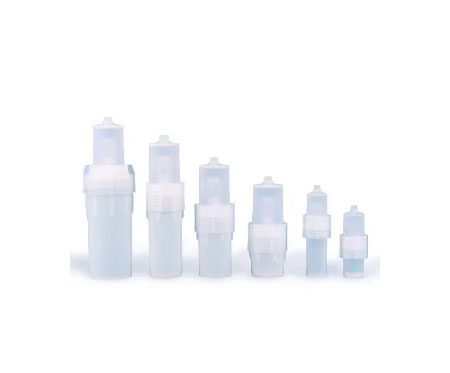

산순환 포집 분해용기
High Purity teflon Acid Cycle / Collection Digestion Vessel
· 분해용기와 포집관으로 구성
· 고순도 PFA 테프론으로 디자인
· 리사이클 메커니즘 사용 (특허 제 10-0933151호) : 샘플이 기화되어 상부로 올라오는 기체가, 가운데 ∩자관의 작은 구멍을 통과 하면서 공냉, 응축되고, 불필요한 가스는 포집관 최상부의 Hole로 배출되는 메커니즘.
· 각 구성부는 상호 screw형태로 단단히 돌려 닫는 형태로 설계되어 반응 압력을 유지
제품상세설명

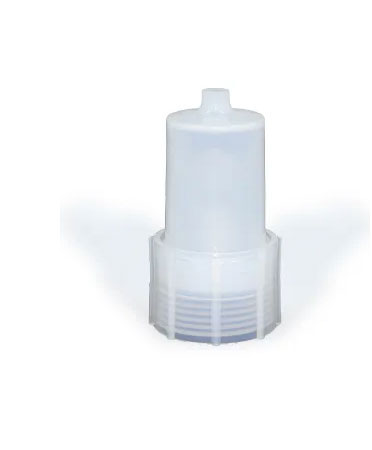

분해용기와 포집관으로 구성된 고순도 PFA 테프론 분해용기는 용기에서 올라오는기체가 가운데 ∩관(아래에 6개의 지름 1mm Hole이 있음)을 통과하면서 공냉, 응축되고, 가스는 포집관 최상부의 입구로 배출되는 메커니즘을 갖는다.
각 구성부는 상호 screw형태로 단단히 돌려닫는 형태로 설계되어 반응압력을 유지하게 된다.
아래의 그림을 가로로 움직여서 확인해 주세요.

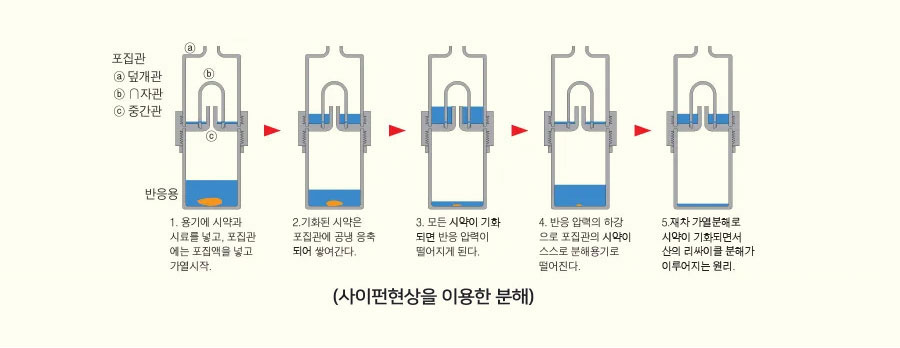

고순도 PFA테프론 산순환ㆍ포집 분해용기는 아래 그림과 같이 순차적으로 산순환, 포집이 이루어진다.
즉 가열이 시작되면 반응 용기에서 올라오는 뜨거운 산 기체는 포집관의 ∩관을 거치면서
포집관 내부의 차가운 공기와
만나면서 공냉, 응축되어 포집관에 쌓이게 된다.
반응 용기의 산이 모두 포집관에 올라오게 되면 반응 압력이 떨어지면서 포집관에 쌓였던 액체가
반응 용기로
다시 낙하 되어 분해가 완료되는 시점까지 이와 같이 산 순환, 포집이 계속해서 반복된다.
- 분해용기 특징 (특허 제 10-0933151호)- 연속사용온도 약 250°C까지 가열할 수 있다.- 분해용기와 포집관으로 구성된 본 용기는 산을 한번 주입하여 Recycle의 원리로 분해할 수 있고, 포집관에 의해 휘발되는 Hg, As, B등 휘발원소를 포집하여 분해할 수 있다.
- 전처리중 발생하는 유해 가스로부터 분석자를 보호하며, 실험실 흄후드의 사용수명을 연장할 수 있다.
- 더욱이 유리 제품처럼 세척이나 사용 도중에 깨지지 않고 오랫동안 사용할 수 있어서 사용자의 실험 운용비 절감 효과를 가져올 수 있다.국제특허출원 - 미국, 일본, 중국, 영국, 독일, 캐나다, 인도
